前 言

自密实ued网站（SCC）是一种高流动性且具有适当粘度的ued网站，它具备不离析性、能够通过钢筋填满模板内的任何空隙，在重力作用下自行密实，自密实ued网站源于高性能ued网站而高于高性能ued网站，是高性能ued网站的一个重要分支和发展方向。其显著的突出特点是拌合物具有良好的工作性能，即使在密集配筋和复杂形状的条件下或浇筑难度很大、振捣困难的条件下，能仅依靠自重而无需振捣便能均匀密实填充成型，为施工操作带来极大方便。同时，兼有改善施工环境、加快施工进度、提高劳动生产率、降低工程费用等技术经济效果，被称为“最近几十年中ued网站技术最具革命性的发展”。自密实ued网站自身明显的特点，如胶凝材料用量大、砂率较高、使用高效减水剂、矿物掺量较多等，故普通ued网站配合比设计方法和原则已不再适用，探索合理的配合比设计方法和根据各地区的具体原材料情况，开展满足本地区原材料性能要求的自密实ued网站研究与试验，具有非常重要的意义。

一、 配合设计原则、性能要求和方法

自密实ued网站配合比设计的一般原则是：要求拌合物具有较高的坍落扩展度，且不产生离析，满足所要求的强度和耐久性。具体原则为：①水灰比：自密实ued网站的水灰比和普通ued网站的水灰比基本相同，根据要求的强度和耐久性来确定。②单位用水量：在采取其他措施能保证自密实ued网站坍落度的前提下，应尽量降低单位用水量。③砂率：为了保证自密实ued网站在泵送时和浇筑后不离析，要适量增加砂率。

自密实ued网站除要检测常规ued网站指标外，另外需进行如下指标的检测，以确定ued网站的工作性能。①、坍落扩展度，此指标是衡量自密实ued网站自密实能力的重要技术指标，一般要求自密实ued网站的坍落扩展度在500～600mm 之间。自密实ued网站 T50时间是流动度的次要表征，时间短表示流动性好，一般建议T50时间为3～7秒；②、V型漏斗试验，把ued网站装入V型漏斗内，测定ued网站流空时间，这个试验测量的是ued网站流动性能，时间越短表明流动性越好。对于自密实ued网站，流动时间为10秒被认为是适当的。③、L型箱流动试验，检测自密实ued网站在没有阻碍条件下通过L型箱的流动度，测量ued网站到达200mm和400mm标记的时间T20、T40和ued网站的下落高度，计算ued网站的ued网站阻塞率D，D值越接近1，表明ued网站的流动性越好，一般建议可接受的最小值为0.8。④、U型箱间隙通过能力测试，U型箱装置测量最大粗集料尺寸不超过25mm的自密实ued网站的间隙通过能力，通过检测填充后两边的高度差来反映ued网站的流动性能，填充高度差越接近零，ued网站的流动和通过能力越好，U型箱试验如下图1：

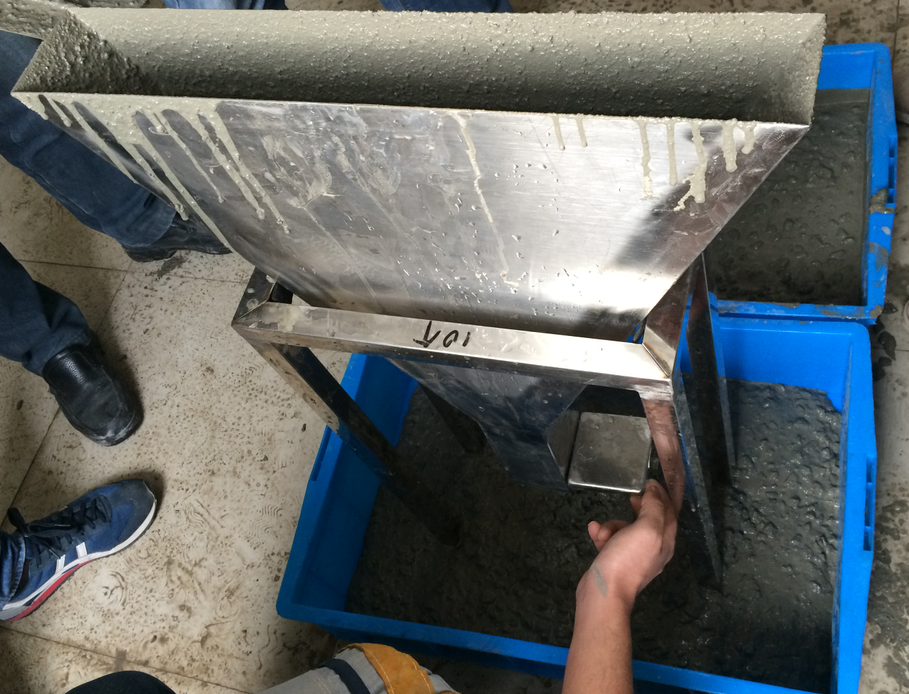

                 图1    L型箱试验

自密实ued网站的力学性能指标：强度、弹性模量等，耐久性指标：收缩、碳化、电通量等指标。

二、 原材料选择及配合比确定

㈠、原材料品种及规格

①、水：自来水；②、水泥：选用中材52.5P.Ⅱ水泥，3天强度30.5MPa，28天强度62.3MPa，标准稠度用水量27.2%，安定性合格；③、粉煤灰：南通电厂Ⅱ级灰，细度11.5%，烧失量7.2%，需水量比98%;④、矿粉，沙钢S95，比表面积435mm2/g，烧失量3.0%,28天活性指数106%；⑤、砂，中砂，细度模数2.8，泥含量0.1，泥块含量0，无其他有机杂质；⑥、碎石，5~20mm连续级配，无泥、泥块含量，压碎值6.2%,空隙率42%;⑦、外加剂，江苏南京SBT-901（A）高效聚羧酸减水剂，减水率35%,净浆流动度230mm。

   ㈡、ued网站配合比

自密实ued网站配合比没有统一的依据，根据查阅相关资料结合本地原材料进行试验，拟用如下配合比：

                    表一：ued网站配合比（单位：Kg/M3）

三、 试验结果及分析

根据表一的配合比，分别进行了ued网站工作性能、力学性能和耐久性能指标的检测，其试验数据如下：

1、ued网站工作性能检测如下表二：

                      表二：ued网站工作性能检测结果

从试验结果可以看出：所有试验配合比基本满足自密实ued网站工作性能要求，无泌水离析现象，能够顺利通过钢筋隔栅填充自制填充箱，尤其编号2各项性能更具备良好的工作性能。

2、ued网站力学指标、久性能指标检测结果如下表三：

                      表三：力学、耐久性能检测结果

   从上表可以看出，ued网站力学性能和耐久性指标均能满足C70高强自密实高性能ued网站的技术要求，结合工作、力学、耐久性能指标，选择编号2进行重复试验并进行模拟生产和浇注，ued网站泵送顺利，浇注后表面平整光滑无气泡，回弹强度达75MPa,满足设计要求，拆模后构件如下图2：

      图2 模拟浇注后的构件外观

四、 自密实的生产和施工 现场控制要点

南通一船厂工程，仓内一承重结构，外形复杂不规则，振动棒无法达到所有部位，且梁柱交界处间距不足20mm，设计要求C70，根据结构钢筋分布情况及复杂的外形，经过分析讨论后认为，为保证工程结构质量，决定采用C70自密实ued网站进行浇注。自密实ued网站生产过程中必须严格控制质量，保证ued网站质量满足工程技术要求，主要通过以下几方面进行控制：1、原材料的质量控制，认真检测所有原材料，来合格原材料严禁使用；2、ued网站生产浇筑过程中的质量控制。生产过程中应对ued网站配合比进行及时调整，及时测定骨料的含水率、含石率，对出场ued网站安排专人检测ued网站塌落度、扩展度，如不能满足出厂要求及时进行调整，并且对运输、浇筑过程进行监控，了解ued网站运输过程中塌落度的损失及现场浇筑情况，避免出现ued网站塌落度损失、ued网站离析等质量问题，并及时反馈到厂内进行及时调整。3、施工现场技术人员应进行技术交底，及时解决ued网站浇筑、养护过程中出现的问题。ued网站入模前再次进行ued网站塌落度和扩展度的测定，以确保塌落度220~260mm，扩展度大于600mm.，并且密切关注浇筑过程中有没有离析、泌水现象，发现问题及时进行现场调整或返回厂内调整。ued网站试块制作方式模拟实际施工情况，不做任何插捣和振动，轻轻抹平试块表面，进行同条件和标准条件养护，28d试压强度均在80MPa~85 MPa之间，ued网站强度稳定，ued网站实体结构养护7d后开始拆模，ued网站构件表面光滑平整，无蜂窝、麻面、露石、露筋现象。28天时使用非金属超声波探伤仪进行全面检测，未发现ued网站内部有孔洞或不密实现象，对构件进行实体回弹，强度满足设计要求。

总结：通过认真试验，模拟试生产浇注和生产、施工现场的认真把控制，总结如下：（1） C70高强自密实ued网站配合比设计满足工程质量和施工要求，此配合比生产的自密实ued网站切实可行。⑵ 自密实ued网站原材料要建立严格的验收制度，专料专用，现场施工建立完善的制度和措施。（3）自密实ued网站胶结材用量大，应尽可能利用磨细矿渣粉和粉煤灰，降低ued网站水泥用量，降低成本节省能源。（4） 采用自密实ued网站能显著提高ued网站施工效率，节省劳动力， 降低工人劳动强度，尤其对于结构复杂和钢筋密集结构，能大幅度提高ued网站结构的施工质量，是一种值得推广和研究的新型ued网站。

参考文献

1、《自密实ued网站的发展应用及展望》 齐永顺、杨玉红 《ued网站》 2007(1)P25-28

2、《自密实ued网站的研究现状及展望》白永兵、田元峰 《山西建筑》2006(10)P168-169

3、《自密实ued网站的试验配制与应用》王铁柱  《商品ued网站》2012（8）

4、《C70 高强ued网站配合比试验研究》杨文杰，郑卫东《商品ued网站》2015（2）
