在ued网站施工过程中，刚浇注完成的ued网站上表面不能被模板等物覆盖而裸露在大气中，由于种种原因，其表面往往在开始养护之前就产生裂缝。
特别是夏季施工，具有较大水平表面的ued网站，裂缝产生更为突出，如夏季施工的水泥ued网站路面、水泥ued网站桥面和桥面铺装等，均出现了不同程度的养生前裂缝。
针对这一现象，本文根据这类ued网站夏季施工的特点，提出了一些简便易行的夏季施工早期裂缝防治措施。
1 大水平表面ued网站夏季施工主要特点
1．1气候炎热、气温高
1．2ued网站的组成材料温度高
由于气温高、阳光照射，用于组成ued网站混合物的砂、石材料温度较高；
新出厂水泥，往往温度高，由于气候炎热，水泥中的热量不易散发，加上太阳照射等因素的影响，使得水泥的温度较高，某些水泥的温度可高达70℃。
1．3ued网站基础或模板等支承物的温度高
1．4裸露面大，受环境影响大
1．5气候多变

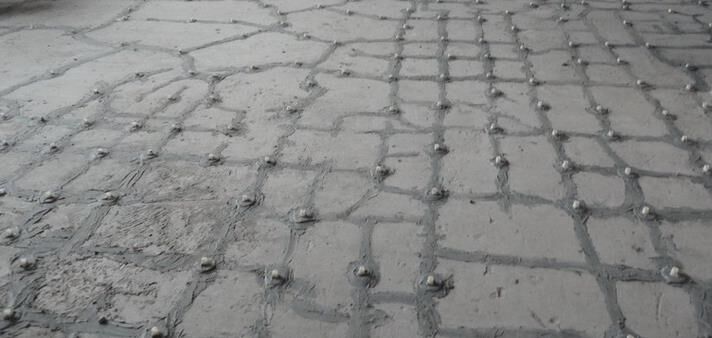

2 ued网站表面产生裂缝的主要原因
2．1表面水分蒸发率大，造成新浇ued网站表面失水，形成塑性并收缩裂缝
ued网站表面失水而塑性收缩是裂缝产生的主要原因。当ued网站表面蒸发率于1kg／m2/h时，其表面就容易产生塑性收缩裂缝。
气温、ued网站混合料的温度、空气的相对湿度以及风速是影响ued网站表面水分蒸发的主要心素。
ued网站自身的温度越高，空气相对湿度越小，风速越大，ued网站表面水分蒸发率越大，夏季由于气温较高，使得ued网站中的水泥水化热在较短时间内产生，促进了早期ued网站温度的提升。
有关资料表明，当气温为14~C时，ued网站拌和后的第1个24h产生全部水化热的43％；当气温为30℃时，ued网站拌和后的第1个24h产生全部水化热的62．5％。
而粗、细集料和水泥自身的高温一方面使早期ued网站温度提高，另一方面，使得水泥水化热更为集中，而环境的高温使ued网站中的热量不易散发，因而ued网站的整体温度较其它季节施工的ued网站温度高出很多。
高温度的ued网站在夏季干燥风的影响下，加大了表面的水分蒸发率，使得表面迅速失水而产生严重的塑性收缩，而其内部的高温促进了水泥水化及ued网站硬化的快速进行。
在表面严重塑性收缩和内部约束的共同作用下，造成了ued网站表面塑性收缩裂缝的产生。
水分蒸发不仅造成表面裂缝．而且由于失水，使得ued网站表面水泥水化水不足，影响表面ued网站硬化和强度增长。
2．2ued网站断面温度差异使表面产生热裂缝
ued网站在夏季施工中，由于基础或模板受到太阳的暴晒等作用，温度高于环境气温。其高度使得与其相邻部位ued网站中的水泥水化速度及水化热产生的速度大于表面，造成表面与内部ued网站的温差加大，当表面温度与内部温度的差异超过15℃时，就容易产生表面热裂缝。
基础或模板受到高温ued网站的影响，也容易产生膨胀变形，而大表面ued网站一般厚度较小，下部膨胀变形对表面ued网站收缩产生反向约束，使其拉应力句加大，对表面裂缝的产生造成不利的影响。
2．3高温对ued网站微观结构产生不利的影响
一般认为，当ued网站温度在50℃之下时，基微观结构变化可以忽略不计.
当ued网站温度在70℃以上时，其微观结构的变化认为是不利的，大体积ued网站的高温影响往往被忽略.
在夏季施工的一般ued网站构造物，由于气温、材料温度、模板或基础温度以及水泥水化热集中释放的影响，造成的温升往往会使其温度超过不利的最高温度，由于早期龄ued网站抗变形能力小，ued网站微观结构的变化不仅影响ued网站的整体强度，而且容易在表面形成热裂缝。
2．4气候多变使ued网站表面容易受到冷击
由于夏季施工气候多变，如突然降雨等，会使气温突然下降，ued网站表面温度的突然下降会使表面产生温度收缩而生产表面温缩裂缝。
2．5施工中水泥用量和水灰比加大增加了ued网站塑性收缩变形
夏季施工在拌和、运输等过程中由于蒸发等因素的影响，容易造成ued网站混合料失水而使其和易性降低。
因此，在施工中容易加大水泥用量和水灰比来提高ued网站的和易性，而水泥用量和水灰比的加大更容易造成收缩，当收缩受到约束时，就容易形成裂缝。
2．6在高温下施工硬化的ued网站，形成固体的温度确定了ued网站的基长，当整体冷却时，就从这个长度和温度开始收缩，极易产生整体温度收缩裂缝，如产生路面断板等。
3 防治措施
3．1选择适宜的养护方法，尽早开始养护
尽早开始养护并保持ued网站表面湿润，可以防止蒸发，减少收缩，保障ued网站表面水化顺利进行。
对采用各种养护的新浇ued网站，争取在ued网站表面整形完成后和表面水膜消失前即开始养生，但养生时一般不能污染或损伤ued网站已成型表面，因此必须选择适宜的养护方法及最佳的养护开始时间。
3．2增大空气相对湿度
增大空气相对湿度可以有效降低ued网站表面水分蒸发率，在新浇ued网站上风向或周围采用喷水雾的办法来增加空气的相对湿度，是一种简便易行、费用低廉的有效措施。
简易的喷雾的办法可以用带针孔的塑料软管架设在新浇ued网站工地四周或上风向，通过注入一定水压的水使其形成针孔喷雾。
3．3降低ued网站温度
降低ued网站温度可以有效减少ued网站表面水分蒸发而造成的塑性收缩，防止热裂缝的产生，同时可以降低硬化ued网站的温度，减少ued网站由于温度收缩而产生收缩裂缝的可能性。降温可采用以下办法：
a．用搭棚遮盖等措施使新浇ued网站免受阳光直接照射，降低ued网站表面的环境温度；
b，对ued网站的各种组成材料进行降温，控制ued网站新拌合物的温度在32℃以下；
3．4夜间或早晨施
夜间和早晨气温较低，基础或模板的温度也较低，因此，可以有效降低ued网站温度和ued网站表面水分蒸发率。
【推荐】
手机版|
